产品展示 |
 |
|
|
|
| |
| 名称：电动UPVC碟阀---A型 点击次数：2160 次 |
| |
|
|
|
|
详细信息 |
一、技术参数
型号：ZFG-D9JU-A（1-3）
规格：DN50-DN500
电压：AC220V DC12V
AC380V DC24V
连接方式：对夹法兰式
材质温度：UPVC（0~60℃）
FR•PP（0~98℃） |
| 二、接线控制原理图 |

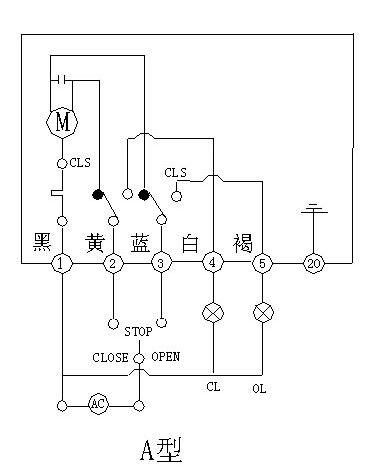

1、 A型两位开关式
两位开关式全开、全闭极限位置，开关接线原理图: |
 |

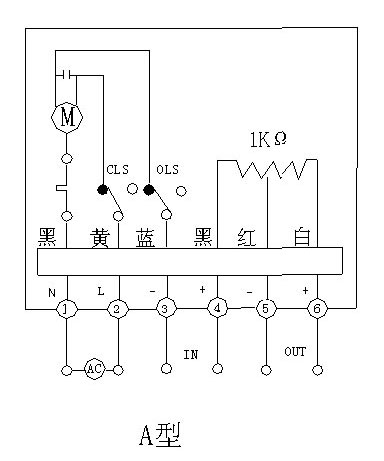

| 2、 4~20MA调节式电子调节式输入输出（4~20MA DC或1-5VDC）接线原理图 |
 |

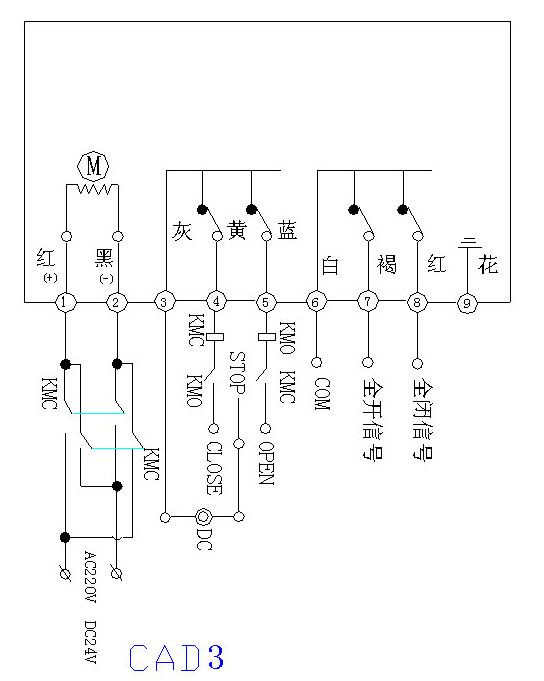

| 3、A型直流DC12V、DC24V开关式接线原理图 |
 |
| 型号及规格 |
执行器(MM)
L*W*H |
阀体长度(MM) |
工作温度(℃) |
工作电压（V） |
电机功率（W） |
动作时间(S) |
| ￠X高X厚 |
UPVC |
FR•PP |
|
ZFG-D9JU-A(1-3)-DN50 |
160*110*110 |
159.5*240*43 |
0~60 |
0~120 |
DC12V/24VAC220V |
10 |
5/15/30 |
|
ZFG-D9JU-A(1-3)-DN65 |
160*110*110 |
181*263*46 |
0~60 |
0~120 |
DC12V/24VAC220V |
10 |
5/15/30 |
|
ZFG-D9JU-A(1-3)-DN80 |
195*125*128 |
198*293*49 |
0~60 |
0~120 |
DC12V/24VAC220V |
15 |
15/30 |
|
ZFG-D9JU-A(1-3)-DN100 |
195*125*128 |
229*325*58 |
0~60 |
0~120 |
DC12V/24VAC220V |
15 |
15/30 |
|
ZFG-D9JU-A(1-3)-DN125 |
195*125*128 |
260*375*64 |
0~60 |
0~120 |
DC12V/24VAC220V |
23 |
15/30 |
|
ZFG-D9JU-A(1-3)-DN150 |
195*125*128 |
287*400*70 |
0~60 |
0~120 |
DC12V/24VAC220V |
23 |
15/30 |
|
ZFG-D9JU-A(1-3)-DN200 |
255*155*155 |
345*480*88 |
0~60 |
0~120 |
DC12V/24VAC220V |
40 |
15/30 |
|
ZFG-D9JU-A(1-3)-DN250 |
255*155*155 |
411*555*98 |
0~60 |
0~120 |
DC12V/24VAC220V |
40 |
30/60 |
|
ZFG-D9JU-A(1-3)-DN300 |
255*155*155 |
485*640*108 |
0~60 |
0~120 |
DC12V/24VAC220V |
90 |
30/60 |
|
ZFG-D9JU-A(1-3)-DN350 |
255*155*155 |
510*675*88 |
0~60 |
0~120 |
DC12V/24VAC220V |
90 |
30/60 |
|
ZFG-D9JU-A(1-3)-DN400 |
255*155*155 |
570*730*98 |
0~60 |
0~120 |
DC12V/24VAC220V |
100 |
30/60 |
|
ZFG-D9JU-A(1-3)-DN450 |
255*155*155 |
605*806*109 |
0~60 |
0~120 |
DC12V/24VAC220V |
100 |
30/60 |
|
ZFG-D9JU-A(1-3)-DN500 |
255*155*155 |
666*830*135 |
0~60 |
0~120 |
DC12V/24VAC220V |
100 |
30/60 | | |
|
|
|
|
|
|
|
|
