一、技术参数
型号：ZF-WQZT规格：DN15-DN50
温度： 0~95℃
阀体材质：铜
连接方式：单活接牙口 |
二、接线控制原理图

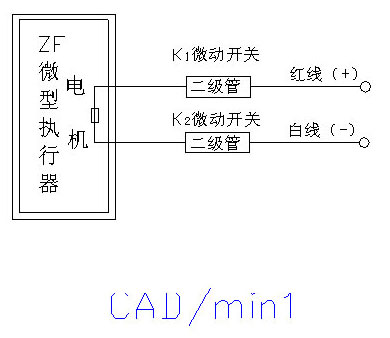

1、控制电源：DC3V DC12V
DC6V DC24V |
 |
使用说明：
1) 当阀门处于打开状态时，红线接正电源、白线接负电源时，阀门顺时针转动到全关位置，内部自动断电。
2) 反之，当阀门处于关闭状态时，白线接正电源、红线接负电源时，阀门逆时针转动到全关位置，内部自动断电。

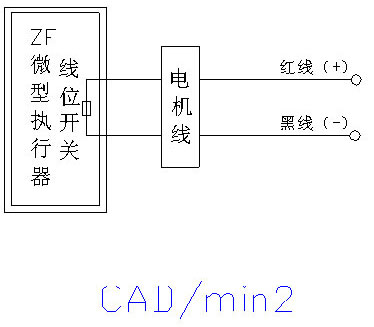

2、控制电源：DC3V ~ DC6V |
 |
使用说明：
1） 当阀门处于打开状态时，红线接正电源、黑线接负电源时，阀门逆时针转动到全关位置，线位开关起作，一般可时间控制。
2） 反之，当阀门处于关闭状态时，黑线接正电源、红线接负电源时，阀门顺时针转动到全关位置，线位开关起作，一般可时间控制。

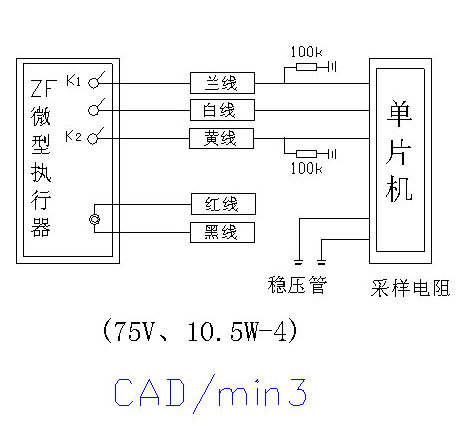

3、控制电源：DC3V~DC6V |
 |
使用说明：
1）当阀门处于打开状态时，红线接正电源、黑线接负电源时，阀门逆时针转动到全关位置，微动开关K1断开给出关到位信号，此时可以自动断开电机电源。
2）反之，当阀门处于关闭状态时，黑线接正电源、红线接负电源时，阀门顺时针转动到全关位置，微动开关K2断开给出关到位信号，此时可以自动断开电机电源。
特点：本阀控制方式为个性化设计，内部无控制部分，直接引出开关信号线及电源线，专为远传表、IC卡冷热水表、暖气表、提供极大的自由设计空间而研制。
三、外型尺寸及性能参数 |
| 型号及规格 |
执行器(MM)
L*W*H |
阀体长度
(MM) |
工作压力
MPA |
工作温度(℃) |
工作电压（V） |
动作时间(S) |
| 冷水 |
热水 |
|
ZF-WQZT-DN15 |
43*52*34 |
65 |
1.0 |
0~60 |
0~95 |
DC3~6V12V/24V |
3~10 |
|
ZF-WQZT-DN20 |
43*52*34 |
65 |
1.0 |
0~60 |
0~95 |
DC3~6V12V/24V |
3~10 |
|
ZF-WQZT-DN25 |
51*60*34 |
75 |
1.0 |
0~60 |
0~95 |
DC3~6V12V/24V |
3~10 |
|
ZF-WQZT-DN32 |
51*60*34 |
86 |
1.0 |
0~60 |
0~95 |
DC3~6V12V/24V |
3~10 |
|
ZF-WQZT-DN40 |
76*64*38 |
120 |
1.0 |
0~60 |
0~95 |
DC3~6V12V/24V |
3~10 |
|
ZF-WQZT-DN50 |
76*64*38 |
130 |
1.0 |
0~60 |
0~95 |
DC3~6V12V/24V |
3~10 | |
