产品展示 |
 |
|
|
|
| |
| 名称：微型快开电动铜球阀 DN15 点击次数：1715 次 |
| |
|
|
|
|
详细信息 |
一、技术参数
型号：ZF-WQZT规格：DN15-DN32
温度： 0~95℃
阀体材质：镀铬铜
连接方式：单活接牙口
时间：开关速度<2秒

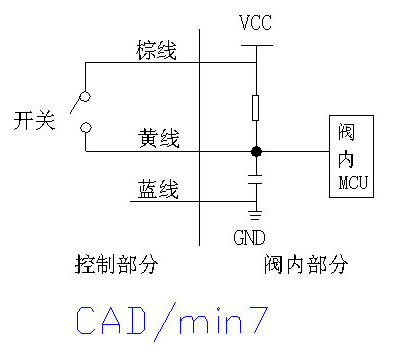

二、接线控制原理图及控制方式
1、控制电源：DC12V |
 |
使用说明：
1) 棕线和蓝线为直流电源线，棕线为电源正极，蓝线为电源线负极。
2) 黄线为控制线
当棕线和蓝线短接时，阀门自动打开后保持开阀状态；反之，当黄线断开时，阀门自动关阀后保持关阀状态。
注意！其他任何接线方式都可能损坏阀门。

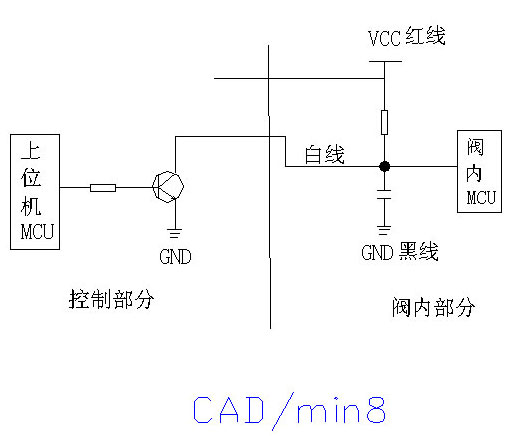

2、接线图及控制方式：DC24V 带CPU控制 |
 |
使用说明：
1）红线和黑线为直流电源线，红线为电源正极，黑线为电源线负极。
2）白线为控制线
在9013不导通时，白线是断开状态，阀门自动关阀后保持关阀状态，反之，在9013导通时，白线和GND地导通，阀门自动打开后保持开阀状态。
注意！控制端不得外接电源。
三、外型尺寸及性能参数 |
| 型号及规格 |
执行器(MM)
L*W*H |
阀体长度
(MM) |
工作压力
MPA |
工作温度(℃) |
工作电压（V） |
动作时间(S) |
| 冷水 |
热水 |
|
ZF-WQZT-DN15 |
71*40*40 |
65 |
1.0 |
0~60 |
0~95 |
12V |
<2 |
|
ZF-WQZT-DN20 |
71*40*40 |
65 |
1.0 |
0~60 |
0~95 |
12V |
<2 |
|
ZF-WQZT-DN25 |
71*40*40 |
70 |
1.0 |
0~60 |
0~95 |
12V |
<2 |
|
ZF-WQZT-DN32 |
71*40*40 |
82 |
1.0 |
0~60 |
0~95 |
12V |
<2 | | |
|
|
|
|
|
|
|
|
